Фитинги для РВД

Наша компания предлагает широкий ассортимент фитингов для рукавов высокого давления — от стандартных DK и JIC до специализированных ORFS и фланцевых соединений. На странице представлены подробные инструкции по выбору, стандартам, материалам и областям применения фитингов для гидросистем.

Что такое фитинг для РВД

Фитинг — соединительный элемент для монтажа шланга высокого давления в гидросистемах, насосах, клапанах, распределителях. Он обеспечивает герметичность, прочность и долговечность соединения, выступает ключевым компонентом трубопроводов для жидкостей, масел и воздуха. Современные фитинги изготавливаются из стали, нержавейки, латуни, с антикоррозийным покрытием.

Как выбрать фитинг для РВД

Правильный выбор фитинга – залог надежной работы всей гидросистемы и безопасности эксплуатации оборудования. Чтобы подобрать фитинг, необходимо учитывать несколько важных параметров, которые влияют на совместимость с рукавом и оборудованием.

1. Диаметр рукава (DN)

Начинайте подбор с измерения внутреннего диаметра рукава высокого давления. «Хвостовик» фитинга должен точно соответствовать этому диаметру, чтобы обеспечить герметичность и легкую сборку без деформаций. Несоответствие приведет к протечкам и снижению срока службы оборудования.

2. Тип фитинга

Тип фитинга зависит от стандарта оборудования и условий эксплуатации. Разные страны и производители используют различные стандарты, что определяет форму, резьбу и угол конуса фитинга.

3. Диаметр и шаг резьбы

Резьба бывает внутренней и наружной, обычно тип соединения определяется согласно детали, к которой подключается фитинг. Если на узле стоит гайка — нужен фитинг с наружной резьбой, если штуцер — с внутренней.

Диаметр измеряется по внешнему краю витков, а шаг — это расстояние между витками, которое можно найти по маркировке или замерить резьбомером, деля длину резьбовой части на количество витков. Точная подгонка резьбы обеспечивает надежное, герметичное соединение без зазоров и люфтов.

4. Материал и совместимость с рабочей средой

Важно подобрать материал фитинга с учётом температуры, давления и характера жидкости или газа в системе. Сталь подходит для высоких нагрузок и нейтральных сред, нержавейка устойчива к коррозии и агрессивным средам, латунь универсальна для пневматических и водяных систем.

Точное соблюдение этих параметров гарантирует долговечность и безопасность всего гидравлического контура.

Типы фитингов для РВД

Рынок предлагает множество стандартных типов фитингов, отличающихся формой, материалом и видом резьбы. Ниже приведён разбор наиболее распространённых типов и ключевые особенности каждого.

DK

Универсальный фитинг с метрической резьбой и сферическим конусом согласно ГОСТ 42705-81. Применяется в строительной и сельскохозяйственной технике. Доступен в исполнениях прямой, под углом 45° и 90°. Диаметры варьируются от 6 до 50 мм.

DKI

Аналог американского стандарта JIC с углом уплотнительного конуса 74°, но с метрической резьбой. Используется преимущественно в отечественном промышленном оборудовании. Подходит для гидросистем, требующих точных европейских стандартов.

DKOL / DKOS

Фитинги немецкого стандарта DIN с конусом 24°. DKOL – облегчённая модификация для менее тяжелых нагрузок, DKOS – усиленная версия для высоких давления и механических нагрузок. Диаметры от 5 до 38 мм, широко применяются в немецкой и европейской технике.

BSP (British Standard Pipe)

Цилиндрическая трубная дюймовая резьба, часто используемая в европейском и азиатском оборудовании. Диаметры варьируются от 1/8" до 2". Хорошо подходит для систем с низкой и средней нагрузкой, требует точного подбора уплотнительных колец для герметичности.

JIC (Joint Industry Council)

Американский стандарт с резьбой UN/UNF, уплотнение конусом 74°. Диаметры от 5 до 50 мм. Широко используется в американской и азиатской спецтехнике. Отличается высокой надежностью и легкой заменяемостью деталей.

ORFS (O-Ring Face Seal)

Американский стандарт по ISO 8434-3 (SAE J1453) с цилиндрической дюймовой резьбой и торцевым уплотнением кольцом. Очень устойчив к вибрационным нагрузкам и высоким давлениям. Часто применяется в тяжёлой технике и компрессорах.

SF (Flanged Connections)

Фланцевые фитинги разделяются на лёгкие SFL (3000 psi) и тяжёлые SFS (6000 psi), с диаметрами от 12 до 50 мм. Используются в магистралях высокого давления и крупных гидравлических системах, где требуется высокая прочность соединения.

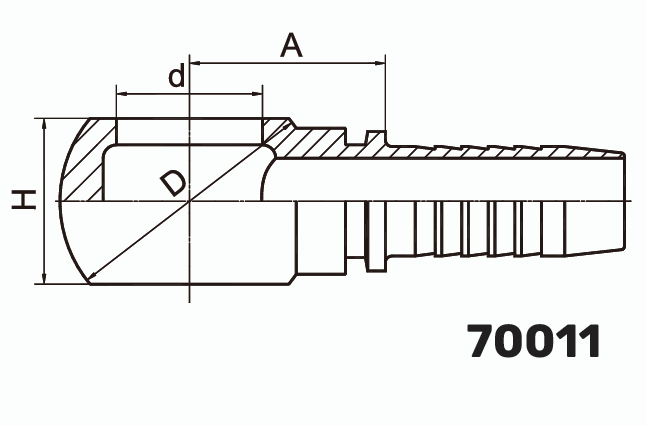

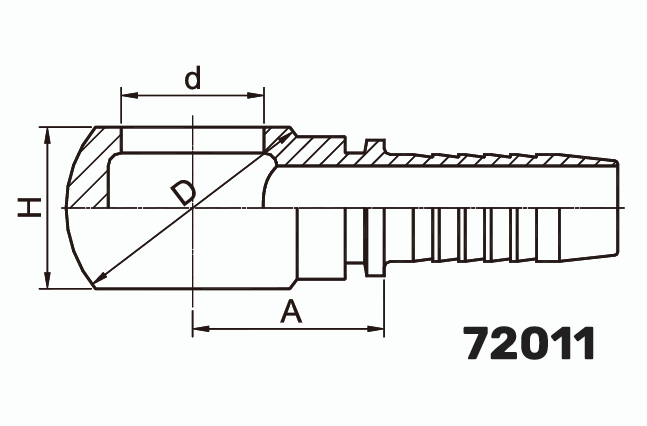

Banjo

Поворотные фитинги с внутренним каналом для болтов (полый болт Banjo). Диаметры от 5 до 32 мм. Обеспечивают компактность и возможность маршрутизации трубопроводов с изменением направления потока без утечек. Применяются в гидравлике и топливных системах.

NPTF (National Pipe Taper Fuel)

Американский конический стандарт с углом профиля 60° и конусностью 1:16. Резьба от 1/8" до 2". Используется преимущественно в США, позволяет обеспечить герметичное соединение без дополнительных уплотнителей, за счёт конусных витков.

JIS Metric / JIS Toyota

Японские стандарты с метрической (JIS Komatsu) и дюймовой (JIS Toyota) резьбой под углом уплотнения 60°. Часто встречаются на технике Komatsu, Toyota и другой японской спецтехнике, обеспечивают высокую совместимость с импортным оборудованием.

Тип резьбы и шаг

Резьба бывает внутренней и наружной. При подборе определяют тип соединения (штуцер — внутренняя, гайка — наружная). Шаг резьбы — расстояние между соседними витками, измеряется делением длины участка на количество витков. Для точности используйте резьбомер.

Материалы и конструкции фитингов

Виды уплотнений и комплектации

Для герметизации используются кольца USIT (металл + резина), фторопластовые прокладки, заглушки и переходники. Быстроразъемные соединения (БРС) обеспечивают удобный монтаж и обслуживание. Комплект может содержать соединители, гайки, штуцеры, хомуты.

Области применения фитингов

Фитинги для РВД находят применение в широком спектре отраслей, обеспечивая надёжное соединение в гидравлических системах и трубопроводах:

• Машиностроение и промышленное оборудование – подключение гидронасосов, гидромоторов и распределителей;
• Сельское хозяйство и агротехника – в тракторах, комбайнах и сельхозмашинах с гидросистемами;
• Строительная индустрия – в экскаваторах, грейдерах, погрузчиках и специализированной технике;
• Горнодобывающая промышленность и тяжелое машиностроение – соединение рукавов с насосами и клапанами под высокое давление;
• Системы подачи воды, масел, воздуха – в коммунальных службах и инженерных коммуникациях;
• Автомобильная отрасль – тормозные системы, топливные и гидравлические коммуникации;
• Химическая и пищевая промышленность – благодаря фитингам из нержавеющей стали и материалов с высокой коррозионной устойчивостью.

Такие фитинги позволяют обеспечить безопасность, устойчивость к вибрациям, герметичность при экстремальных условиях эксплуатации и широкий выбор размеров и стандартов для быстрой и качественной замены и ремонта.

Преимущества фитингов от РВД-Trade KZ

• Большой выбор стандартов и типоразмеров
• Наличие на складе, быстрая поставка по Казахстану
• Возможность заказа нестандартных позиций
• Сертификация по международным требованиям
• Испытания на разрыв, герметичность
• Консультации от инженеров и подбор под задачу
• Доступные цены и акции для клиентов

Как заказать фитинги для РВД

Для заказа укажите нужный тип, стандарт и количество, оставьте заявку на сайте или позвоните менеджеру. Можно отправить запрос по e-mail chel-info+r33929546@rvd174.ru или оставить заявку в форме обратной связи. Наши менеджеры уточнят параметры, дадут консультацию, подберут совместимость и рассчитают стоимость.

Заключение

Фитинги для РВД — гарантия надежной работы гидросистемы. При выборе учитывайте диаметр рукава, тип фитинга, параметры резьбы и стандарты оборудования. РВД-Trade KZ предлагает сертифицированную продукцию отечественного и импортного производства, выполняет подбор по чертежу и консультирует по монтажу. Закажите фитинги с доставкой по Казахстану — получайте актуальные цены, сертификаты и оперативную поддержку!
